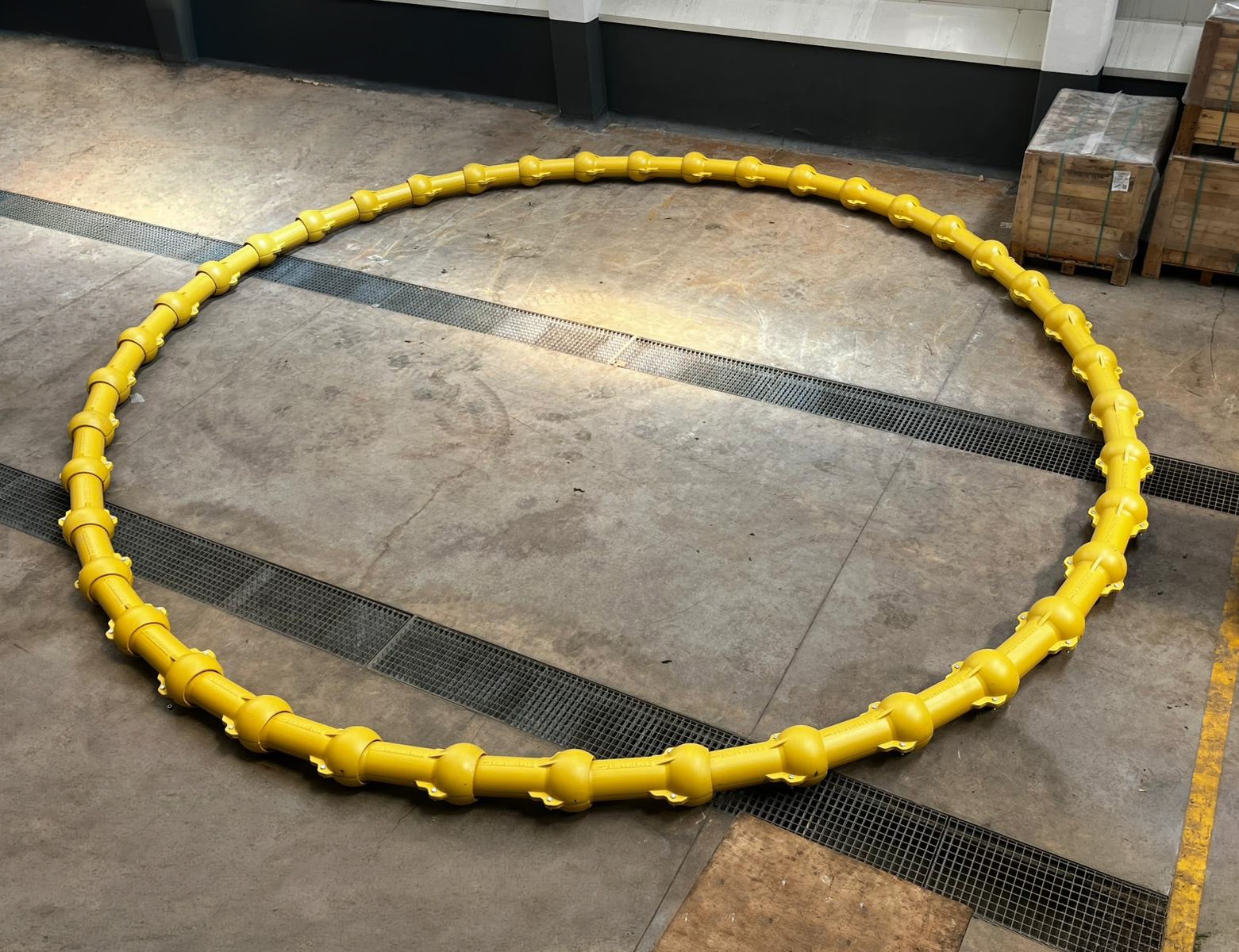

SonarSea Eklemli Koruma Kabuğu Serisi

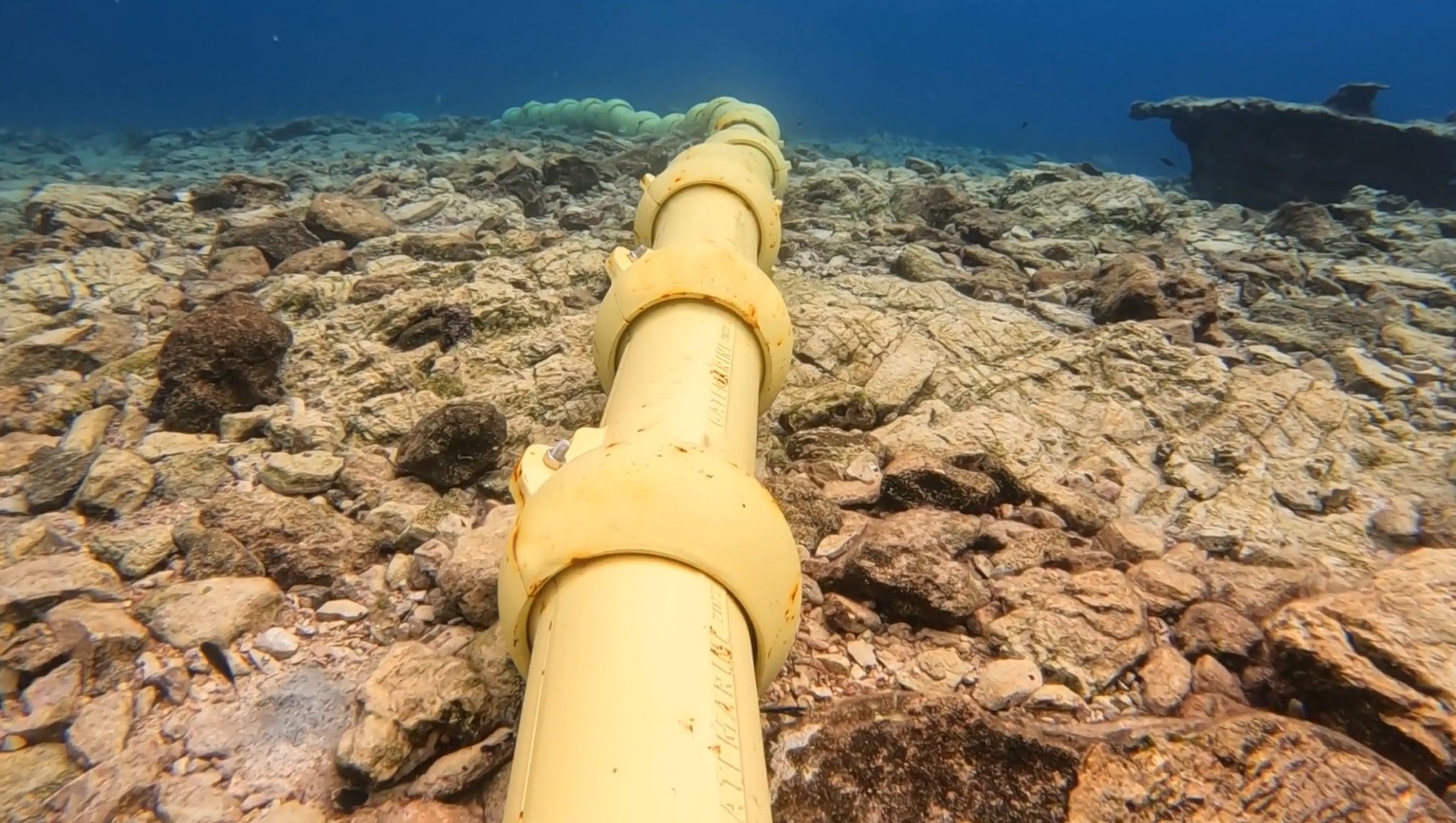

Deniz Altı Kabloları için Güçlü, Güvenilir Koruma
SonarSea Eklemli Koruma Kabuğu serisi, farklı uygulama alanlarında kablolarınızı darbelere karşı korumak için tasarlandı. Her bir koruma kabuğu, birbirine bağlanan modüler yarım kabuklardan oluşur; zorlu koşullarda maksimum güvenlik sağlar.
- ✔ Çarpmalara ve çekme darbelerine karşı yüksek dayanım
- ✔ 10 mm – 150 mm çapındaki deniz altı fiber optik ve güç kabloları için uygun
- ✔ Takviyeli ve eklemli metal malzeme yapısı
- ✔ Hızlı montaj, maliyet avantajı ve uzun ömür
Teknik Özellikler
| Tip | Tip 02R |
| Segment Uzunluğu (Segment Çifti) | 580 mm |
| Efektif Uzunluk (2 Segment Çifti) | 1070 mm |
| Minimum İç Çap | 47 mm |
| Dış Ölçüler | 152 mm x 580 mm x 79 mm |
| Segment Çifti Başına Ağırlık (Hava) | 11.8 kg |
| Metre Başına Ağırlık (Hava) | 22.1 kg |
| Segment Çifti Başına Ağırlık (Deniz Suyu) | 10.1 kg |
| Metre Başına Ağırlık (Deniz Suyu) | 19 kg |
| Et Kalınlığı | 11 mm |
| Minimum Bükülme Yarıçapı | 1.70 m |
| Malzeme | Sfero Döküm Demir EN-GJS-500-7, EN 1563:2018 standardına uygun |
| Çekme Dayanımı / Uzama | 500 MPa / %15 |
| Önerilen Bağlantı Elemanları | 2 X M12*55MM DIN933-ISO1407 Cıvata - Malzeme: Paslanmaz Çelik G304/A2 |
| (Segment Çifti Başına) | 2 X M12 Somun DIN 934-ISO4032 - Malzeme: Paslanmaz Çelik G304/A2 |
| Tip | Tip 03B |
| Segment Uzunluğu (Segment Çifti) | 562 mm |
| Efektif Uzunluk (2 Segment Çifti) | 1000 mm |
| Minimum İç Çap | 75 mm |
| Dış Ölçüler | 188 mm x 562 mm x 82 mm |
| Segment Çifti Başına Ağırlık (Hava) | 15.2 kg |
| Metre Başına Ağırlık (Hava) | 30.4 kg |
| Segment Çifti Başına Ağırlık (Deniz Suyu) | 13 kg |
| Metre Başına Ağırlık (Deniz Suyu) | 26 kg |
| Et Kalınlığı | 10 mm |
| Minimum Bükülme Yarıçapı | 3.20 m |
| Malzeme | Sfero Döküm Demir EN-GJS-500-7, EN 1563:2018 standardına uygun |
| Çekme Dayanımı / Uzama | 500 MPa / %15 |
| Önerilen Bağlantı Elemanları | 2 X M12*55MM DIN933-ISO1407 Cıvata - Malzeme: Paslanmaz Çelik G304/A2 |
| (Segment Çifti Başına) | 2 X M12 Somun DIN 934-ISO4032 - Malzeme: Paslanmaz Çelik G304/A2 |
| Tip | Tip 04P |
| Segment Uzunluğu (Segment Çifti) | 610 mm |
| Efektif Uzunluk (2 Segment Çifti) | 1000 mm |
| Minimum İç Çap | 150 mm |
| Dış Ölçüler | 298 mm x 610 mm x 138 mm |
| Segment Çifti Başına Ağırlık (Hava) | 33.4 kg |
| Metre Başına Ağırlık (Hava) | 66.8 kg |
| Segment Çifti Başına Ağırlık (Deniz Suyu) | 28.6 kg |
| Metre Başına Ağırlık (Deniz Suyu) | 57.2 kg |
| Et Kalınlığı | 10 mm |
| Minimum Bükülme Yarıçapı | 3.30 m |
| Malzeme | Sfero Döküm Demir EN-GJS-500-7, EN 1563:2018 standardına uygun |
| Çekme Dayanımı / Uzama | 500 MPa / %15 |
| Önerilen Bağlantı Elemanları | 2 X M14*45MM DIN933-ISO1407 Cıvata - Malzeme: Paslanmaz Çelik G304/A2 |
| (Segment Çifti Başına) | 2 X M14 Somun DIN 934-ISO4032 - Malzeme: Paslanmaz Çelik G304/A2 |
SonarSea Eklemli Koruma Kabuğu serisi, deniz altı kablolarınız için dayanıklı ve güvenilir bir kalkan sunar. Tüm detaylar için teknik veri sayfasına göz atın.
